Mazda 3: Einparkhilfe - Beim Fahren - Mazda3 BetriebsanleitungMazda 3: Einparkhilfe

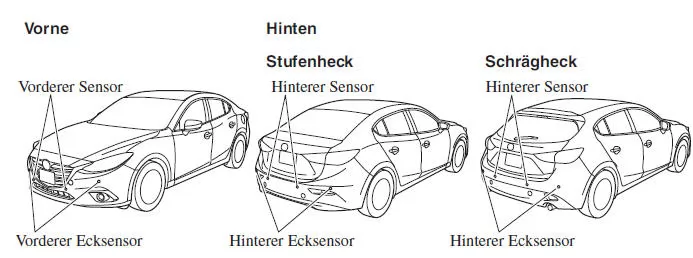

Die Einparkhilfe verwendet Ultraschallsensoren zur Erfassung von Hindernissen beim Parken des Fahrzeugs in einer Garage oder beim Einparken in eine Parklücke bei einer Fahrzeuggeschwindigkeit von bis zu 10 km/h. Das System ist mit einer Vorrichtung ausgestattet, die dem Fahrer den ungefähren Abstand zu umliegenden Hindernissen mit einem akustischen Warnsignal signalisiert und Hindernisse anzeigt * .

Mazda3. Einparkhilfe


WARNUNG

Verlassen Sie sich nicht vollständig auf die Einparkhilfe, sondern kontrollieren Sie zur Sicherheit die Umgebung des Fahrzeugs visuell.

Die Einparkhilfe bietet dem Fahrer eine Hilfe sowohl beim Vorwärts- als auch beim Rückwärtsparken. Der Erfassungsbereich der Sensoren ist beschränkt, es besteht die Möglichkeit eines Unfalls, wenn Sie sich ausschließlich auf die Einparkhilfe verlassen.

Kontrollieren Sie deshalb immer die Umgebung des Fahrzeugs visuell.

HINWEIS

Bringen Sie kein Zubehör innerhalb des Erfassungsbereichs der Sensoren an. Das System kann dadurch beeinträchtigt werden.

Je nach der Art des Hindernisses und den Umgebungsbedingungen kann sich der Erfassungsbereich der Sensoren verkleinern oder die Sensoren können Hindernisse gar nicht mehr erfassen.

Unter den folgenden Bedingungen ist ein normaler Betrieb nicht möglich:

  • Am Sensor haftet Schmutz, Eis oder Schnee (nach dem Entfernen ist der Betrieb wieder normal).
  • Der Bereich um den Sensor ist gefroren (normaler Betrieb nach dem Auftauen).
  • Der Sensor wird mit einer Hand abgedeckt.
  • Der Sensor wurde übermäßigen Stößen ausgesetzt.
  • Das Fahrzeug ist stark geneigt.
  • Bei extrem heißen oder kalten Wetterbedingungen.
  • Fahren auf unebenen, schrägen, kies- oder grasbedeckten Straßen.
  • Andere Ultraschallquellen in Fahrzeugnähe, wie eine Hupe eines anderen Fahrzeugs, das Motorgeräusch eines Motorrads, Luftdruckbremsen großer Fahrzeuge oder Einparksensoren eines anderen Fahrzeugs
  • Fahren bei starkem Regen oder Wasserspritzer von der Straße.
  • Eine im Handel erhältliche Flügel- oder Stabantenne für einen Radiosender ist in Fahrzeug installiert.
  • Das Fahrzeug bewegt sich gegen einen hohen oder eckigen Randstein.
  • Ein Hindernis befi ndet sich zu nahe am Sensor.

Hindernisse unter dem Stoßfänger können nicht erfasst werden. Hindernisse, die niedriger als der Stoßfänger oder sehr schmal sind, können zuerst erfasst werden, aber wenn sich das Fahrzeug annähert, ist eine Erfassung nicht mehr möglich.

Die folgenden Arten von Hindernissen können nicht erfasst werden:

  • Schmale Gegenstände wie Drähte oder Seile
  • Gegenstände, die Ultraschall absorbieren, wie Baumwolle oder Schnee
  • Eckige Gegenstände
  • Sehr hohe Gegenstände, die sich gegen oben erweitern
  • Kleine und kurze Gegenstände

Falls ein Schlag auf den Stoßfänger eingewirkt hat, selbst nach einem kleinen Aufprall, muss das System von einem einen Fachmann, wir empfehlen einen autorisierten Mazda-Vertragshändler/Servicepartner überprüft werden. Bei Sensorabweichungen lassen sich Hindernisse nicht erfassen.

(Mit vorderem Sensor und vorderem Ecksensor)   Es kann eine Systemstörung vorliegen, falls kein akustisches Signal ertönt und beim Einschalten der Einparkhilfeschalters die Kontrollleuchte nicht leuchtet. Wenden Sie sich in diesem Fall an einen Fachmann, wir empfehlen einen autorisierten Mazda- Vertragshändler/Servicepartner.

(Ohne vorderem Sensor und vorderem Ecksensor)   Falls kein akustisches Signal ertönt, kann eine Systemstörung vorhanden sein. Wenden Sie sich in diesem Fall an einen Fachmann, wir empfehlen einen autorisierten Mazda- Vertragshändler/Servicepartner.

(Mit vorderem Sensor und vorderem Ecksensor)   Es kann eine Systemstörung vorliegen, wenn das akustische Signal zur Anzeige einer Störung ertönt und die Kontrollleuchte blinkt. Wenden Sie sich in diesem Fall an einen Fachmann, wir empfehlen einen autorisierten Mazda-Vertragshändler/Servicepartner.

Das Signal kann bei extrem tiefen Temperaturen oder bei Anhaften von Schmutz, Eis oder Schnee überhört werden. Säubern Sie den Sensorbereich.

Wenden Sie sich für die Installation einer Anhängerkupplung an einen Fachmann, wir empfehlen einen autorisierten Mazda-Vertragshändler/Servicepartner.

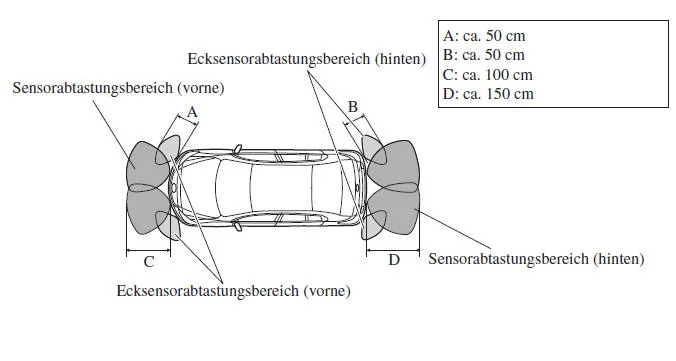

Sensorerfassungsbereich

Die Sensoren erfassen Hindernisse innerhalb des folgenden Bereichs.

Mazda3. Sensorerfassungsbereich


Bedienung der Einparkhilfe

Mit vorderem Sensor und vorderem Ecksensor

Der Schalter lässt sich aktivieren, wenn sich die Zündung in der Position "ON" und der Schalthebel sich in einer Position außer dem Rückwärtsgang (R) befi ndet und die Fahrzeuggeschwindigkeit 10 km/h oder weniger beträgt.

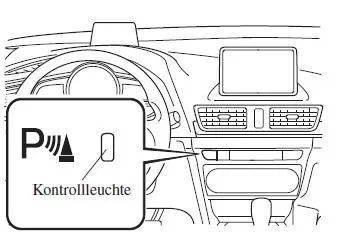

Beim Drücken des Einparkhilfeschalters ertönt ein akustisches Warnsignal, das erfasste Hindernis* wird auf dem Audiobildschirm angezeigt und die Schalterkontrollleuchte leuchtet.

Mazda3. Mit vorderem Sensor und vorderem Ecksensor


HINWEIS

Falls das System ausgeschaltet ist, wird es nicht automatisch wiederhergestellt, selbst wenn die Fahrzeuggeschwindigkeit auf 10 km/h oder weniger verringert wird.

Sensorabtastbedingung

Das System lässt sich verwenden, wenn die Zündung auf "ON" steht und der Einparkhilfeschalter eingeschaltet ist.

Das System wird aktiviert, sobald der Schalthebel in die Rückwärtsgangposition (R) gestellt wird.

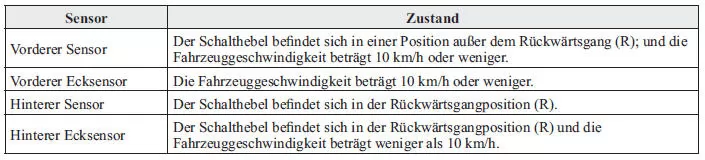

Die Sensoren erfassen Hindernisse unter den folgenden Bedingungen:


Das System wird unter den folgenden Umständen ausgeschaltet:

  • Der Einparkhilfeschalter wird bei aktiviertem Parksensor gedrückt.
  • Die Fahrzeuggeschwindigkeit beträgt 10 km/h oder mehr.

Ohne vorderem Sensor und vorderem Ecksensor

Wenn die Zündung auf "ON" steht und der Schalthebel in die Rückwärtsgangposition (R) gestellt wird, so wird das akustische Signal aktiviert und das System ist betriebsbereit.

Die Sensoren erfassen Hindernisse unter den folgenden Bedingungen:

Mazda3. Ohne vorderem Sensor und vorderem Ecksensor

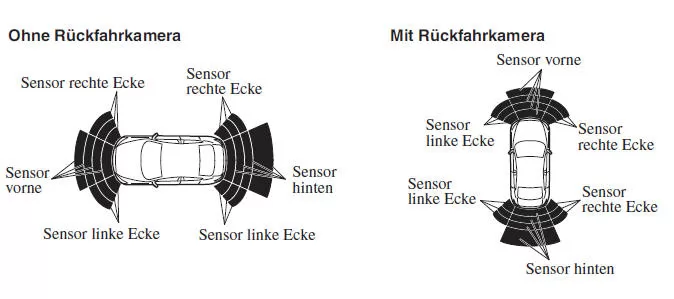

Hindernisanzeige (mit vorderem Sensor und vorderem Ecksensor)

Die Position des Sensors, der ein Hindernis erfasst, wird angezeigt. Die Anzeige leuchtet in verschiedenen Zonen, je nach dem vom Sensor erfassten Abstand zum Hindernis.

Wenn sich das Fahrzeug dem Hindernis nähert, leuchtet eine Zone, die näher am Fahrzeug ist.

Mazda3. Hindernisanzeige (mit vorderem Sensor und vorderem Ecksensor)

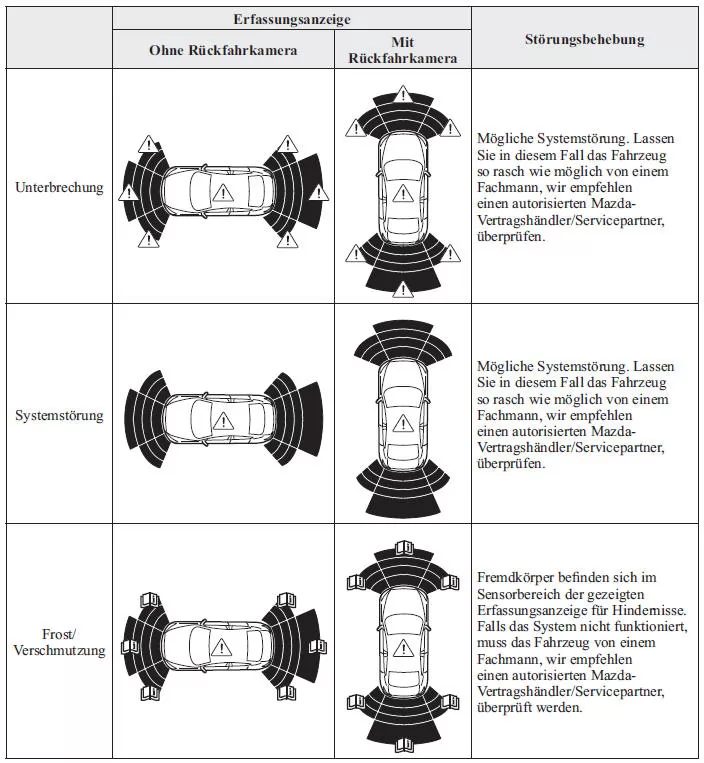

Meldung von Systemstörungen

Beim Auftreten von Störungen, die in der nachstehenden Tabelle aufgelistet sind, wird der Fahrer entsprechend der Art des Systems wie gezeigt auf die Störung hingewiesen.

Mazda3. Meldung von Systemstörungen

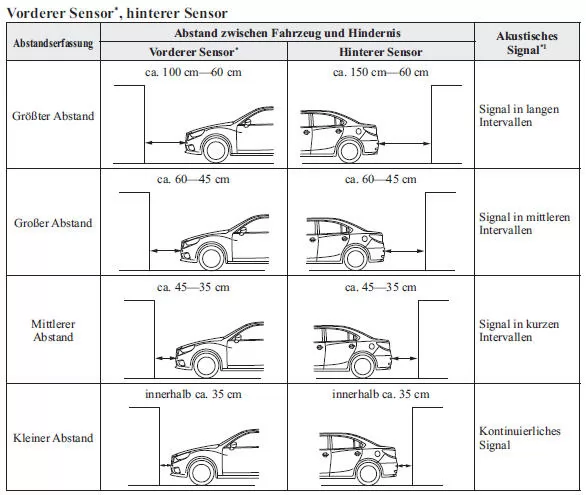

Einparkhilfewarnsignal

Bei funktionierendem System ertönt das akustische Signal wie folgt.

Mazda3. Einparkhilfewarnsignal


*1 Das Intervall der akustischen Signale verkürzt sich, wenn sich das Fahrzeug dem Hindernis nähert.

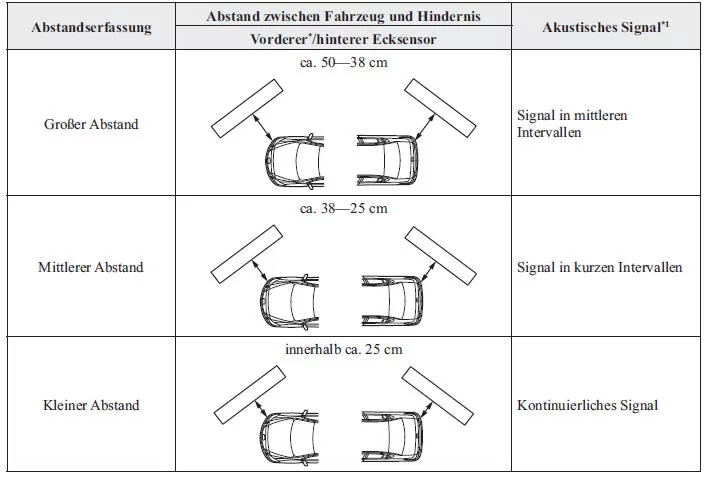

Vorderer Ecksensor * , hinterer Ecksensor

Mazda3. Vorderer Ecksensor * , hinterer Ecksensor


*1 Das Intervall der akustischen Signale verkürzt sich, wenn sich das Fahrzeug dem Hindernis nähert.

HINWEIS

Falls ein Hindernis in einer Zone für mehr als 6 Sekunden erfasst wird, so wird das akustische Warnsignal ausgeschaltet. Falls das gleiche Hindernis in einer anderen Zone erfasst wird, so ertönt das entsprechende akustische Warnsignal.

Warnleuchte/akustisches Signal aktiviert

Der Fahrer wird durch ein akustisches Signal und eine Kontrollleuchte auf einen abnormalen Zustand hingewiesen.

Kontrollleuchte/Signal Überprüfung
Die Anzeige blinkt, wenn der Einparkhilfeschalter bei einer Fahrzeuggeschwindigkeit von 10 km/h oder weniger gedrückt wird. Mögliche Systemstörung. Lassen Sie in diesem Fall das Fahrzeug so rasch wie möglich von einem Fachmann, wir empfehlen einen autorisierten Mazda- Vertragshändler/Servicepartner, überprüfen.
Es ertönt kein akustisches Signal. Mögliche Systemstörung. Lassen Sie in diesem Fall das Fahrzeug so rasch wie möglich von einem Fachmann, wir empfehlen einen autorisierten Mazda- Vertragshändler/Servicepartner, überprüfen.
Das Signal ertönt fünfmal. Säubern Sie den Sensorbereich. Falls das System nicht funktioniert, muss das Fahrzeug von einem Fachmann, wir empfehlen einen autorisierten Mazda- Vertragshändler/Servicepartner, überprüft werden.
Eine gewisse Hindernisanzeige wird kontinuierlich angezeigt. Siehe "Hindernisanzeige" auf Seite 4-193 .
