HINWEIS
Abgasreinigung und zugehörige Systeme
Die Zünd- und Kraftstoffanlage ist für den reibungslosen Betrieb der Abgasentgiftungsanlage und des Motors sehr wichtig. An diesen Anlagen dürfen Sie deshalb nicht selbst irgendwelche Änderungen vornehmen.
Alle Kontrollen und Einstellungen müssen durch einen qualifi zierten Fachmann, vorzugsweise durch einen autorisierten Mazda-Vertragshändler/Servicepartner, ausgeführt werden.

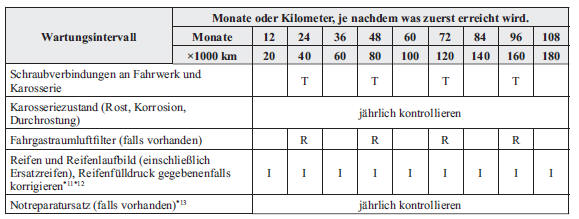

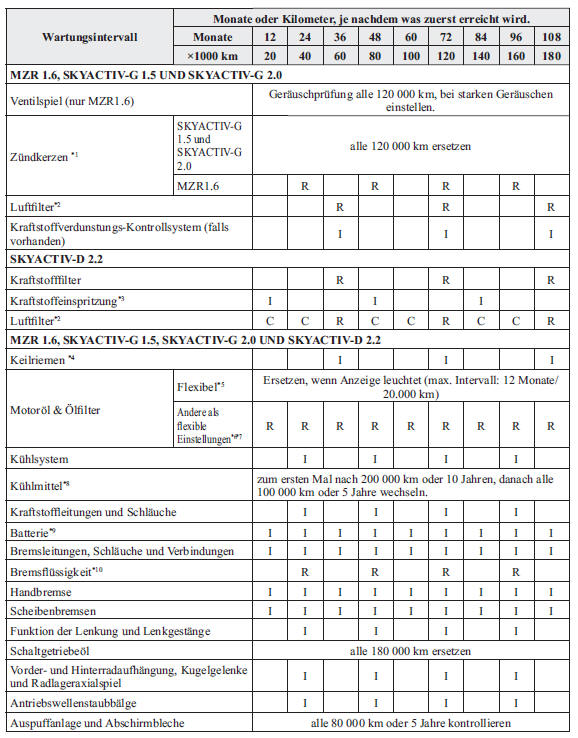

Europa
Tabellensymbole:
I : Kontrollieren: Kontrollieren und reinigen, einstellen, nachfüllen und ggf. ersetzen
R : Ersetzen
C : Reinigen
T: Festziehen
Hinweise:
*1 In den folgenden Ländern müssen die Zündkerzen alle 10 000 km bzw. 12 Monate geprüft werden, bevor sie im vorgeschriebenen Intervall ausgetauscht werden.
Albanien, Bosnien-Herzegowina, Bulgarien, Kroatien, Lettland, Mazedonien, Moldawien, Montenegro, Rumänien, Serbien, Ukraine *2 Falls das Fahrzeug in sehr staubigen oder sandigen Gebieten gefahren wird, muss der Luftfi lter in kürzeren Abständen ausgetauscht werden.
*3 Korrektur der Kraftstoffeinspritzmenge ausführen.
*4 Die Keilriemen der Klimaanlage, falls vorhanden, müssen ebenfalls kontrolliert werden.
Falls das Fahrzeug unter den folgenden Bedingungen betrieben wird, müssen die Keilriemen alle 20 000 km bzw. 12 Monate kontrolliert werden.
a) Fahren in staubigen Gebieten
b) Längerer Betrieb im Leerlauf oder bei niedriger Geschwindigkeit
c) Langer Einsatz bei tiefen Temperaturen oder regelmäßiger Einsatz im Kurzstreckenverkehr
d) Fahren in besonders heißen Gebieten
e) Fahren in Berggegenden
*5 Bei Fahrzeugen mit MZR 1.6, SKYACTIV-G 1.5, SKYACTIV-G 2.0 und SKYACTIV-D 2.2 lässt sich die Einstellung fl exibel nur in gewissen europäischen Ländern verwenden. Wenden Sie sich an einen autorisierten Mazda-Vertragshändler/Servicepartner. Die Einstellung fl exibel kann gewählt werden, wenn für den Fahrzeugbetrieb die folgenden Bedingungen nicht zutreffen.
a) Verwendungszweck des Fahrzeugs als Polizeiwagen, Taxi oder Fahrschulauto.
b) Fahren in staubigen Gebieten
c) Längerer Betrieb im Leerlauf oder bei niedriger Geschwindigkeit
Wenn die Einstellung fl exibel gewählt ist, berechnet das Fahrzeug den Ölzustand basierend auf den Betriebsbedingungen und macht Sie durch ein aufl euchtendes Schlüsselsymbol im Armaturenbrett darauf aufmerksam, dass ein Ölwechsel fällig ist.
Ersetzen Sie das Motoröl und den Filter, wenn die Meldung erscheint bzw. das Schlüsselsymbol leuchtet. Das Motoröl und der Filter müssen mindestens einmal jährlich oder nach einer Fahrleistung von weniger als 20.000 km ersetzt werden.
Das System muss bei jedem Ölwechsel zurückgestellt werden, unabhängig von der Meldung bzw. der Anzeige des Schlüsselsymbols.
*6 Falls das Fahrzeug unter den folgenden Bedingungen betrieben wird, müssen das Motoröl und der Ölfi lter mindestens alle 10 000 km gewechselt werden.
a) Verwendungszweck des Fahrzeugs als Polizeiwagen, Taxi oder Fahrschulauto.
b) Fahren in staubigen Gebieten
c) Längerer Betrieb im Leerlauf oder bei niedriger Geschwindigkeit
d) Langer Einsatz bei tiefen Temperaturen oder regelmäßiger Einsatz im Kurzstreckenverkehr
e) Fahren in besonders heißen Gebieten
f) Fahren in Berggegenden
*7 Für SKYACTIV-D 2.2 müssen die Motoröldaten nach dem Ersetzen des Motoröls zurückgestellt werden.
*8 Beim Ersetzen des Kühlmittels wird empfohlen FL-22 zu verwenden. Durch die Verwendung von anderem Kühlmittel als FL-22 kann der Motor und das Kühlsystem schwer beschädigt werden.
*9 Kontrollieren Sie den Batteriesäurestand, das spezifi sche Gewicht und das Aussehen.
*10 Falls die Bremsen oft benutzt werden, wie z.B. unter schwierigen Bedingungen oder im Gebirge oder falls das Fahrzeug in einem extrem feuchten Klima gefahren wird, muss die Bremsfl üssigkeit jährlich ausgewechselt werden.
*11 Eine Radumsetzung wird nach jeweils 10 000 km empfohlen.
*12 Für einen normalen Systembetrieb muss das Reifendrucküberwachungssystem (TPMS) (falls vorhanden) initialisiert werden.
*13 Kontrollieren Sie die Verwendungsfrist der Reifenreparaturfl üssigkeit jedes Jahr, bei der periodischen Wartung.
Tauschen Sie die Reifenreparaturfl üssigkeit aus, bevor die Gebrauchsfrist abgelaufen ist.

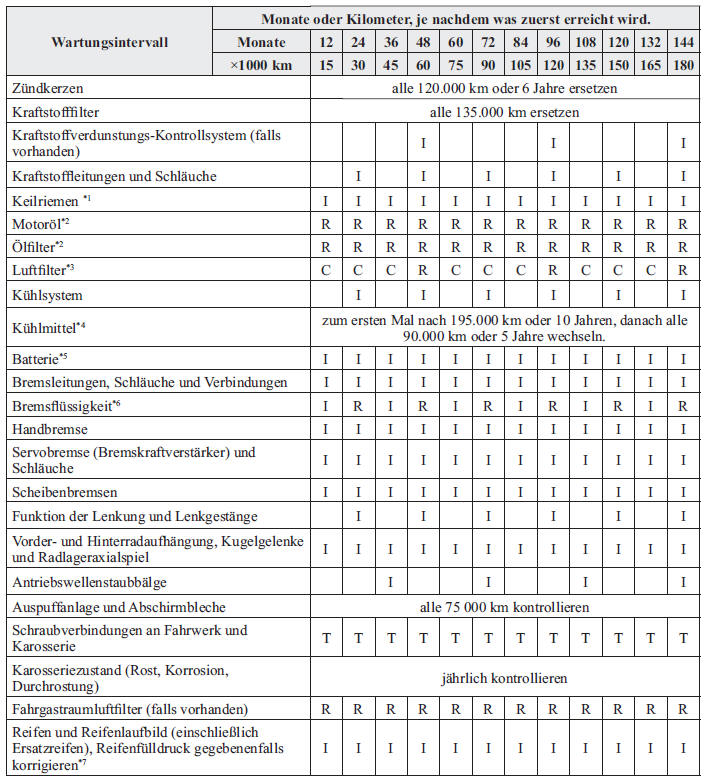

Außer Europa
Israel
Tabellensymbole:
I : Kontrollieren: Kontrollieren und reinigen, einstellen, nachfüllen und ggf. ersetzen
R : Ersetzen
C : Reinigen
T: Festziehen
Hinweise:
*1 Die Keilriemen der Klimaanlage, falls vorhanden, müssen ebenfalls kontrolliert werden.
Falls das Fahrzeug unter den folgenden Bedingungen betrieben wird. müssen die Keilriemen mindestens alle 10 000 km kontrolliert werden.
a) Fahren in staubigen Gebieten
b) Längerer Betrieb im Leerlauf oder bei niedriger Geschwindigkeit
c) Langer Einsatz bei tiefen Temperaturen oder regelmäßiger Einsatz im Kurzstreckenverkehr
d) Fahren in besonders heißen Gebieten
e) Fahren in Berggegenden
*2 Falls das Fahrzeug unter den folgenden Bedingungen betrieben wird, müssen das Motoröl und der Ölfi lter mindestens alle 10 000 km gewechselt werden.
a) Fahren in staubigen Gebieten
b) Längerer Betrieb im Leerlauf oder bei niedriger Geschwindigkeit
c) Langer Einsatz bei tiefen Temperaturen oder regelmäßiger Einsatz im Kurzstreckenverkehr
d) Fahren in besonders heißen Gebieten
e) Fahren in Berggegenden
*3 Falls das Fahrzeug in sehr staubigen oder sandigen Gebieten gefahren wird, muss der Luftfi lter in kürzeren Abständen ausgetauscht werden.
*4 Beim Ersetzen des Kühlmittels wird empfohlen FL-22 zu verwenden. Durch die Verwendung von anderem Kühlmittel als FL-22 kann der Motor und das Kühlsystem schwer beschädigt werden.
*5 Kontrollieren Sie den Batteriesäurestand, das spezifi sche Gewicht und das Aussehen.
*6 Falls die Bremsen oft benutzt werden, wie z.B. unter schwierigen Bedingungen oder im Gebirge oder falls das Fahrzeug in einem extrem feuchten Klima gefahren wird, muss die Bremsfl üssigkeit jährlich ausgewechselt werden.
*7 Für einen normalen Systembetrieb muss das Reifendrucküberwachungssystem (TPMS) (falls vorhanden) initialisiert werden.

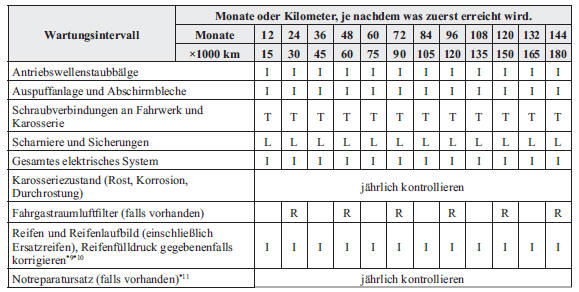

Russland/Belorussland/Aserbaidschan/Kasachstan
Tabellensymbole:
I : Kontrollieren: Kontrollieren und reinigen, einstellen, nachfüllen und ggf. ersetzen
R : Ersetzen
C : Reinigen
T: Festziehen
L : Schmieren
Hinweise:
*1 Die Keilriemen der Klimaanlage, falls vorhanden, müssen ebenfalls kontrolliert werden.
Falls das Fahrzeug unter den folgenden Bedingungen betrieben wird, müssen die Keilriemen mindestens alle 7500 km oder 6 Monate kontrolliert werden.
a) Fahren in staubigen Gebieten
b) Längerer Betrieb im Leerlauf oder bei niedriger Geschwindigkeit
c) Langer Einsatz bei tiefen Temperaturen oder regelmäßiger Einsatz im Kurzstreckenverkehr
d) Fahren in besonders heißen Gebieten
e) Fahren in Berggegenden
*2 Falls das Fahrzeug unter den folgenden Bedingungen betrieben wird, müssen das Motoröl und der Ölfi lter mindestens alle 7500 km oder 6 Monate gewechselt werden.
a) Verwendungszweck des Fahrzeugs als Polizeiwagen, Taxi oder Fahrschulauto.
b) Fahren in staubigen Gebieten
c) Längerer Betrieb im Leerlauf oder bei niedriger Geschwindigkeit
d) Langer Einsatz bei tiefen Temperaturen oder regelmäßiger Einsatz im Kurzstreckenverkehr
e) Fahren in besonders heißen Gebieten
f) Fahren in Berggegenden
*3 Falls das Fahrzeug unter den folgenden Bedingungen betrieben wird, muss das Motoröl mindestens alle 2500 km oder 3 Monate gewechselt werden.
a) Verwendungszweck des Fahrzeugs als Polizeiwagen, Taxi oder Fahrschulauto.
b) Fahren in staubigen Gebieten
c) Längerer Betrieb im Leerlauf oder bei niedriger Geschwindigkeit
d) Langer Einsatz bei tiefen Temperaturen oder regelmäßiger Einsatz im Kurzstreckenverkehr
e) Fahren in besonders heißen Gebieten
f) Fahren in Berggegenden
*4 Falls das Fahrzeug vorwiegend unter den folgenden Bedingungen betrieben wird, muss der Motorölfi lter alle 5000 km oder 6 Monate gewechselt werden.
a) Verwendungszweck des Fahrzeugs als Polizeiwagen, Taxi oder Fahrschulauto.
b) Fahren in staubigen Gebieten
c) Längerer Betrieb im Leerlauf oder bei niedriger Geschwindigkeit
d) Langer Einsatz bei tiefen Temperaturen oder regelmäßiger Einsatz im Kurzstreckenverkehr
e) Fahren in besonders heißen Gebieten
f) Fahren in Berggegenden
*5 Beim Ersetzen des Kühlmittels wird empfohlen FL-22 zu verwenden. Durch die Verwendung von anderem Kühlmittel als FL-22 kann der Motor und das Kühlsystem schwer beschädigt werden.
*6 Falls das Fahrzeug in besonders staubigen Gebieten gefahren wird, muss der Fahrgastraumluftfi lter alle 7500 km bzw. 6 Monate gereinigt werden.
*7 Kontrollieren Sie den Batteriesäurestand, das spezifi sche Gewicht und das Aussehen.
*8 Falls die Bremsen oft benutzt werden, wie z.B. unter schwierigen Bedingungen oder im Gebirge oder falls das Fahrzeug in einem extrem feuchten Klima gefahren wird, muss die Bremsfl üssigkeit jährlich ausgewechselt werden.
*9 Eine Radumsetzung wird nach jeweils 10 000 km empfohlen.
*10 Für einen normalen Systembetrieb muss das Reifendrucküberwachungssystem (TPMS) (falls vorhanden) initialisiert werden.
*11 Kontrollieren Sie die Verwendungsfrist der Reifenreparaturfl üssigkeit jedes Jahr, bei der periodischen Wartung.
Tauschen Sie die Reifenreparaturfl üssigkeit aus, bevor die Gebrauchsfrist abgelaufen ist.

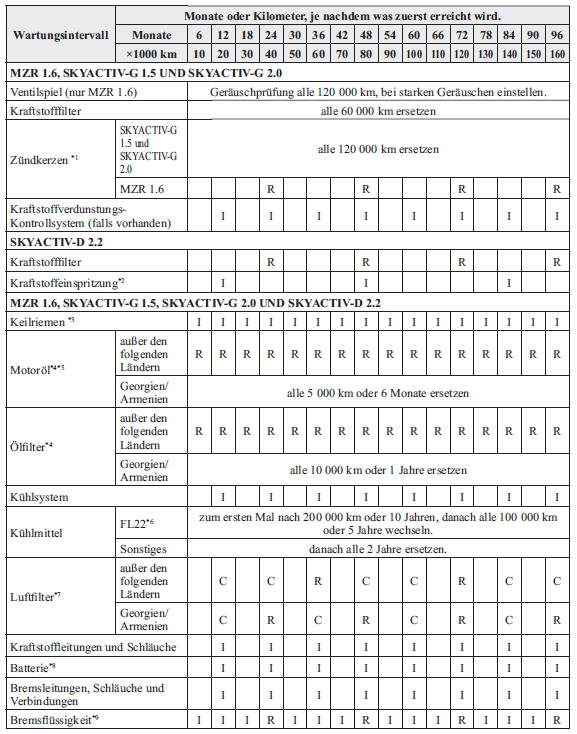

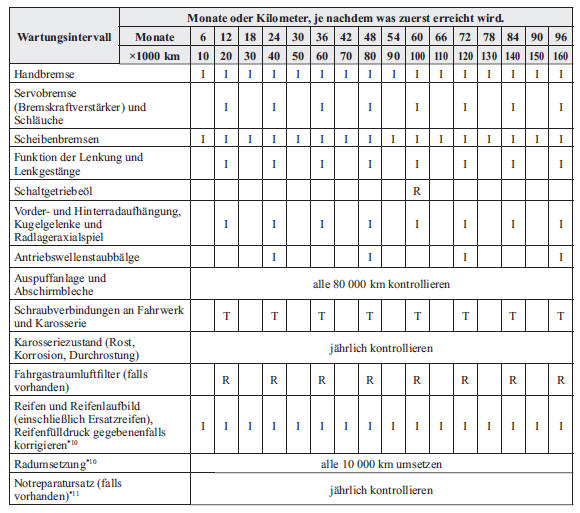

Außer Israel/Russland/Belorussland/Aserbaidschan/Kasachstan
Tabellensymbole:
I : Kontrollieren: Kontrollieren und reinigen, einstellen, nachfüllen und ggf. ersetzen
R : Ersetzen
C : Reinigen
T: Festziehen
Hinweise:
*1 In den folgenden Ländern müssen die Zündkerzen alle 10 000 km bzw. 12 Monate geprüft werden, bevor sie im vorgeschriebenen Intervall ausgetauscht werden.
Armenien, Angola, Georgien, Hongkong, Jordanien, Macau, Nigeria, Syrien, El Salvador, Guatemala, Costa Rica, Haiti, Bolivien, Honduras, Nicaragua, Peru, Jungferninseln, Curacao, Vietnam, Myanmar, Kambodscha *2 Korrektur der Kraftstoffeinspritzmenge ausführen.
*3 Die Keilriemen der Klimaanlage, falls vorhanden, müssen ebenfalls kontrolliert werden.
Falls das Fahrzeug unter den folgenden Bedingungen betrieben wird, müssen die Keilriemen öfter als in den empfohlenen Abständen kontrolliert werden.
a) Fahren in staubigen Gebieten
b) Längerer Betrieb im Leerlauf oder bei niedriger Geschwindigkeit
c) Langer Einsatz bei tiefen Temperaturen oder regelmäßiger Einsatz im Kurzstreckenverkehr
d) Fahren in besonders heißen Gebieten
e) Fahren in Berggegenden
*4 Falls das Fahrzeug hauptsächlich unter den folgenden Bedingungen betrieben wird, müssen das Motoröl und der Ölfi lter in kürzeren Abständen gewechselt werden.
a) Verwendungszweck des Fahrzeugs als Polizeiwagen, Taxi oder Fahrschulauto.
b) Fahren in staubigen Gebieten
c) Längerer Betrieb im Leerlauf oder bei niedriger Geschwindigkeit
d) Langer Einsatz bei tiefen Temperaturen oder regelmäßiger Einsatz im Kurzstreckenverkehr
e) Fahren in besonders heißen Gebieten
f) Fahren in Berggegenden
*5 Für SKYACTIV-D 2.2 müssen die Motoröldaten nach dem Ersetzen des Motoröls zurückgestellt werden.
*6 Verwenden Sie Kühlmittel des Typs FL22, falls auf dem Kühlerverschlussdeckel oder im Bereich um den Deckel die Bezeichnung "FL22" vorhanden ist. Verwenden Sie zum Kühlmittelwechsel das Kühlmittel FL22.
*7 Falls das Fahrzeug in sehr staubigen oder sandigen Gebieten gefahren wird, muss der Luftfi lter in kürzeren Abständen ausgetauscht werden.
*8 Kontrollieren Sie den Batteriesäurestand, das spezifi sche Gewicht und das Aussehen. Falls das Fahrzeug in besonders heißen oder kalten Gebieten gefahren wird, müssen der Batteriesäurestand und das spezifi sche Gewicht alle 10 000 km bzw. 6 Monate überprüft werden. Bei einer versiegelten Batterie ist nur eine Kontrolle der Außenseite notwendig.
*9 Falls die Bremsen oft benutzt werden, wie z.B. unter schwierigen Bedingungen oder im Gebirge oder falls das Fahrzeug in einem extrem feuchten Klima gefahren wird, muss die Bremsfl üssigkeit jährlich ausgewechselt werden.
*10 Für einen normalen Systembetrieb muss das Reifendrucküberwachungssystem (TPMS) (falls vorhanden) initialisiert werden.
*11 Kontrollieren Sie die Verwendungsfrist der Reifenreparaturfl üssigkeit jedes Jahr, bei der periodischen Wartung.
Tauschen Sie die Reifenreparaturfl üssigkeit aus, bevor die Gebrauchsfrist abgelaufen ist.
Wartungsmonitor
Wartungsmonitor (Audiogerät Typ A/Typ B)
"Ölwechsel" mit fl exibler Einstellung *1 ist verfügbar. Wenden Sie sich für Einzelheiten an einen autorisierten Mazda-Vertragshändler/Servicepartner *2 . Beim Einschalten des Systems leuchtet das Schlüsselkontrollleuchte im Armaturenbrett auf, wenn der nächste Ölwechsel in weniger als 500 km bzw. in weniger als 15 Tagen (was zuerst eintritt) fällig ist.
Rückstellung
Halten Sie die TRIP-Taste bei ausgeschalteter Zündung gedrückt und schalten Sie danach die Zündung ein. Halten Sie die TRIP-Taste für mindestens 5 Sekunden weiter gedrückt. Die Hauptwarnleuchte blinkt für einige Sekunden, wenn die Rückstellung abgeschlossen ist.
*1 Falls die fl exible Einstellung für das Motoröl verfügbar ist (nur gewisse europäische Länder). Aufgrund des Zustands des Motoröls berechnet der Bordcomputer die verbleibende Zeit bis zum nächsten Ölwechsel.
*2 Wenn einmal die fl exible Einstellung für das Motoröl eingestellt ist, muss das System bei jedem Ölwechsel zurückgestellt werden, unabhängig von der Schlüsselkontrollleuchte.
Wartungsmonitor (Audiogerät Typ C/Typ D)
1. Wählen Sie das Symbol auf
dem Hauptbildschirm, um den Bildschirm
"Anwendungen" anzuzeigen.
2. Wählen Sie "Wartung", um den Wartungslistenbildschirm anzuzeigen.
3. Schalten Sie die Registerkarte um und wählen Sie den zu ändernden Gegenstand.
Die Einstellungen lassen sich wie folgt in der Anzeige anpassen:
Registerkarte | Gegenstand | Erklärung |
Wartung | Einstellung | Die Benachrichtigung kann ein- oder ausgeschaltet werden. |
Zeit (Monate) | ||
Entfern. (Meilen oder km) | Anzeige der Zeit oder der Distanz bis eine Wartung fällig ist.
Wählen Sie diesen Gegenstand, um das Wartungsintervall einzustellen. "Jetzt fällig!" wird in Rot angezeigt und die Schlüsselkontrollleuchte im Armaturenbrett leuchtet, wenn die Restdistanz weniger als 500 km bzw. weniger als 15 Tage (was zuerst eintritt) beträgt. |
|
Zurücksetzen | Rückstellung der Zeit und der Distanz auf die anfänglichen
Werte.
Wenn das System eingeschaltet ist, muss es nach dem Ausführen der Wartung zurückgestellt werden. |
|
Reifenwechsel | Einstellung | Die Benachrichtigung kann ein- oder ausgeschaltet werden. |
Entfern. (Meilen oder km) | Anzeige der Distanz bis eine Radumsetzung fällig ist.
Wählen Sie diesen Gegenstand, um die Distanz für die Radumsetzung einzustellen. "Reifenwechsel fällig!" wird in Rot angezeigt und die Schlüsselkontrollleuchte im Armaturenbrett leuchtet, wenn die Restdistanz weniger als 500 km beträgt. |
|
Zurücksetzen | Rückstellung der Restdistanz auf den anfänglichen Wert.
Wenn das System eingeschaltet ist, muss es nach einer Radumsetzung zurückgestellt werden. |
|
Ölwechsel | Einstellung *1 | Die Benachrichtigung kann ein- oder ausgeschaltet werden. |
Entfern. (Meilen oder km) | Anzeige der Distanz bis ein Ölwechsel fällig ist.
Wählen Sie diesen Gegenstand, um die Distanz für einen Ölwechsel einzustellen. "Ölwechsel fällig!" wird in Rot angezeigt und die Schlüsselkontrollleuchte im Armaturenbrett leuchtet, wenn die Restdistanz weniger als 500 km beträgt. |
|
Zurücksetzen | Rückstellung der Restdistanz auf den anfänglichen Wert.
Wenn das System eingeschaltet ist, muss es nach einem Ölwechsel zurückgestellt werden. |
*1 Falls die fl exible Einstellung für das Motoröl verfügbar ist (nur gewisse europäische Länder). Wenden Sie sich an einen autorisierten Mazda-Vertragshändler/Servicepartner.
Wenn die fl exible Wartungseinstellung gewählt ist, erscheinen die folgenden Anzeigen.
Das Fahrzeug berechnet den Ölzustand basierend auf den Betriebsbedingungen und macht Sie durch eine aufl euchtende Schlüsselkontrollleuchte im Armaturenbrett darauf aufmerksam, wenn ein Ölwechsel fällig ist.
Registerkarte | Gegenstand | Erklärung |
Ölwechsel | Zustand Motoröl (%) | Anzeige der Öllebensdauer bis ein Ölwechsel fällig ist.
"Ölwechsel fällig!" wird in Rot angezeigt und die Schlüsselkontrollleuchte im Armaturenbrett leuchtet, wenn die Restdistanz weniger als 500 km bzw. weniger als 15 Tage (was zuerst eintritt) beträgt. |
Zurücksetzen | Rückstellung der restlichen Öllebensdauer auf 100 %.
Das System muss nach jedem Ölwechsel zurückgestellt werden. |
