Peugeot 308: Austausch der Sicherungen

Zugang zum Werkzeug

Die Zange zum Abziehen befi ndet sich an der Deckelrückseite des Sicherungskastens am Armaturenbrett.

Zugang:
• Drehen Sie die Schraube um eine Vierteldrehung nach links.

• Ziehen Sie oben rechts den Deckel und klappen Sie ihn auf.

• Lösen Sie den Deckel ganz und drehen Sie ihn.

• Ziehen Sie die Halterung ab, auf deren Rückseite sich die Zange befi ndet.

Austausch einer Sicherung

Vor dem Austausch einer Sicherung müssen Sie: • die Störungsursache ermitteln und beheben, • alle Stromverbraucher ausschalten, • das Fahrzeug anhalten und den Motor ausschalten, • mit Hilfe der auf den folgenden Seiten dargestellten Zuteilungstabelle und den Schemata die kaputte Sicherung ausmachen.

Um an einer Sicherung tätig zu werden, müssen Sie unbedingt: • die Spezialzange benutzen, um die Sicherung aus ihrem Gehäuse abzuziehen und den Zustand des Drahts überprüfen, • immer die defekte Sicherung durch eine Sicherung gleicher Stärke ersetzen (gleiche Farbe); eine andere Stärke kann eine Funktionsstörung auslösen (Feuergefahr).

Wenn die Panne kurz nach dem Austausch der Sicherung erneut auftritt, lassen Sie die elektrische Anlage durch das PEUGEOT-Händlernetz oder durch eine qualifi zierte Werkstatt überprüfen.

In Ordnung

Defekt

Zange

Einbau von elektrischem Zubehör

Die elektrische Anlage Ihres Fahrzeugs wurde so konzipiert, dass sie mit der elektrischen Serien- oder Extraausstattung störungsfrei funktioniert.

Bitte wenden Sie sich an einen Vertreter des PEUGEOT-Händlernetzes oder an eine qualifi zierte Werkstatt, bevor Sie noch weitere elektrische Zubehörteile einbauen.

Für die Behebung von Funktionsstörungen,
deren Ursache der Einbau und die Verwendung von elektrischem Zubehör, welches nicht von PEUGEOT geliefert und empfohlen wird und/oder nicht nach den entsprechenden PEUGEOT-Richtlinien eingebaut wurde, übernimmt grundsätzlich keine Haftung, leistet keinen Ersatz und erstattet nicht die daraus entstandenen Instandsetzungskosten, insbesondere wenn der Verbrauch aller angeschlossenen Zubehörgeräte mehr als 10 mA beträgt.

Sicherungen am Armaturenbrett

Der Sicherungskasten befi ndet sich im unteren Teil des Armaturenbretts (auf der linken Seite).

Zugang zu den Sicherungen

• Siehe Absatz "Zugang zum Werkzeug"

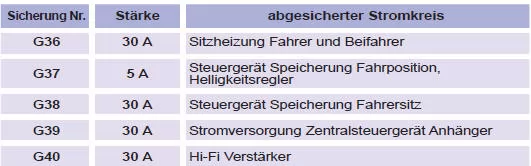

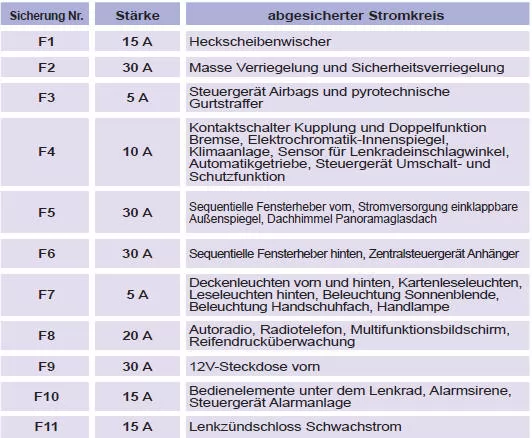

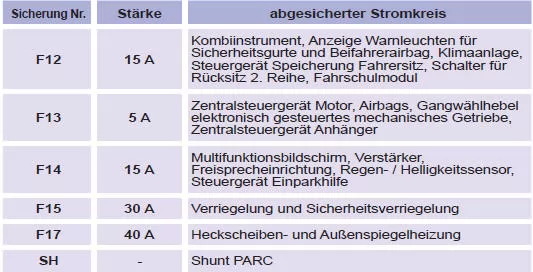

Sicherungstabellen

Sicherungen im Motorraum

Der Sicherungskasten befi ndet sich im Motorraum neben der Batterie (auf der linken Seite).

Zugang zu den Sicherungen

• Haken Sie den Deckel aus.

• Ersetzen Sie die Sicherung (siehe betreffenden Absatz).

• Schließen Sie nach dem Austausch den Deckel sorgfältig, um die Dichtigkeit des Sicherungskastens zu gewährleisten.

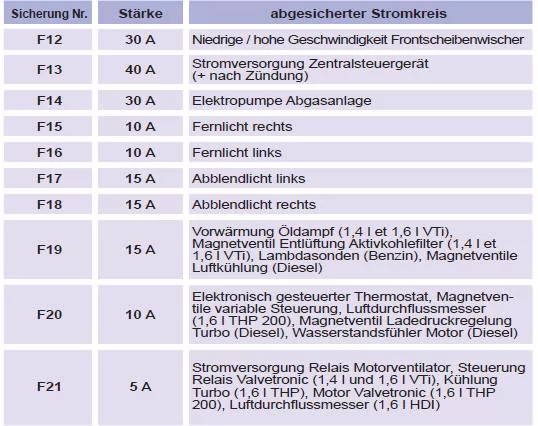

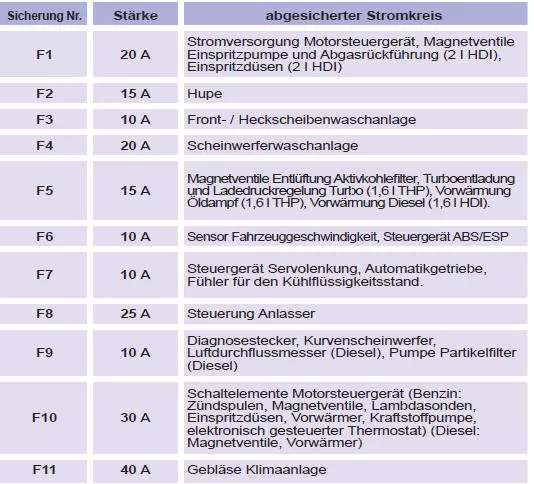

Sicherungstabelle

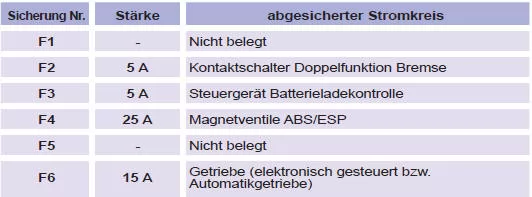

Tabelle der Sicherungen über der Batterie

Jeder Eingriff an den anderen Sicherungsarten
(Midi- und Maxi-Sicherungen) darf ausschließlich durch Vertreter des PEUGEOT-Händlernetzes oder durch eine qualifi zierte Werkstatt durchgeführt werden.
