i-ELOOP

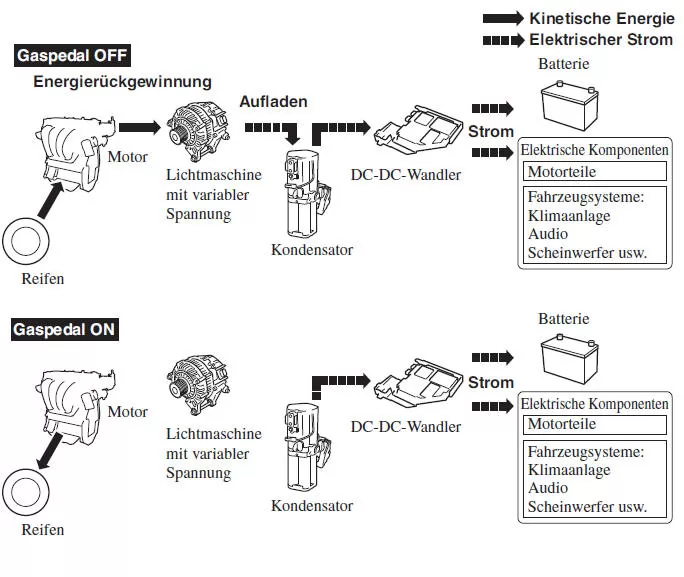

Bei herkömmlichen Fahrzeugen wird die kinetische Energie, die bei einer Verzögerung durch Bremsbetätigung entsteht, als Wärme abgeführt. Durch eine Rückgewinnung dieser kinetischen Energie zur Erzeugung von Elektrizität lassen sich elektrische Einrichtungen und Zubehör, wie die Klimaanlage oder die Audioanlage betreiben, was zu einer Verringerung des Kraftstoffverbrauchs beiträgt. Das System von Mazda zur Erzeugung von Elektrizität aus zurückgewonnener kinetischer Energie wird regeneratives Bremssystem (i-ELOOP) genannt.

Zur sofortigen Speicherung von großen Mengen von zurückgewonnener Energie dient ein Kondensator.

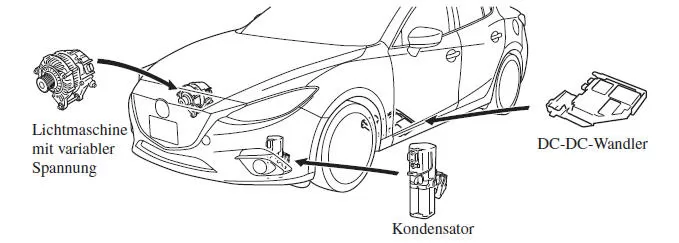

VORSICHT

Große Ströme fl ießen in den folgenden Bereichen, deshalb dürfen diese nicht berührt werden.

• Lichtmaschine mit variabler Spannung
• DC-DC-Wandler
• Kondensator

HINWEIS

• Für die Installation von Geräten mit hoher Leistungsaufnahme, wie Hochleistungslautsprechern müssen Sie sich an einen Fachmann, wir empfehlen einen autorisierten Mazda-Vertragshändler/Servicepartner wenden.
• Der Kraftstoffverbrauch kann sich je nach der Verwendung der Klimaanlage oder der Scheinwerfer ändern.
• Wenden Sie sich für die Entsorgung des Kondensators an einen Fachmann, wir empfehlen einen autorisierten Mazda-Vertragshändler/Servicepartner. Besuchen Sie für Einzelheiten die folgende URL.

i-ELOOP-Kontrollleuchte/ Statusanzeige

Der Fahrer wird über den Status der i-ELOOP-Energierückgewinnung und des Fahrzeugzustands durch die i-ELOOPKontrollleuchte und die Statusanzeige informiert.

i-ELOOP-Kontrollleuchte

Leuchtet (Fahrzeuge mit
Audiogerät Typ C/Typ D)

Während der Energierückgewinnung ist die Leuchte eingeschaltet.

Lichthupe

Falls der Motor angelassen wird, nachdem das Fahrzeug für längere Zeit nicht in Betrieb genommen wurde, kann die i-ELOOP-Kontrollleuchte blinken.

Lassen Sie den Motor leer laufen bis die Kontrollleuchte erlischt.

HINWEIS

• Beim Fahren mit blinkender i-ELOOP-Kontrollleuchte ertönt ein akustisches Signal. Falls das Lenkrad bei blinkender Kontrollleuchte betätigt wird, ist mehr Kraft erforderlich als normal, aber das ist nicht ein Anzeichen einer Störung.

  Halten Sie das Fahrzeug an einer sicheren Stelle mit laufendem Motor an und betätigen Sie das Lenkrad nicht. Die Lenkradbetätigung normalisiert sich sobald die i-ELOOP-Kontrollleuchte aufhört zu blinken.

•   (Fahrzeuge mit Audiogerät Typ C/ Typ D)   Eine Mitteilung erscheint auf der mittleren Anzeige und gleichzeitig blinkt die i-ELOOP-Kontrollleuchte.

    Siehe "Auf der Anzeige angezeigte Warnung" auf Seite 7-52 .

Statusanzeige (Fahrzeuge mit Audiogerät Typ C/Typ D)

Der i-ELOOP Energierückgewinnungsstatus wird auf der mittleren Anzeige angezeigt.

Siehe "Statusanzeige" auf Seite 4-107 .

Überwachung des Kraftstoffverbrauchs

Bei Fahrzeugen mit einem Audiogerät Typ C/Typ D werden der Kontrollstatus, der Kraftstoffverbrauch und die Effi zienz durch Betätigung der Symbole in der Anzeige umgeschaltet und angezeigt.

Außerdem wird nach Abschluss einer Reise die gesamte Energieeffi zienz auf der Abschlussanzeige angezeigt, falls diese eingeschaltet ist.

1. Wählen Sie das Symbol auf
dem Hauptbildschirm, um den Anwenderbildschirm anzuzeigen.

2. Wählen Sie "Kraftstoffverbrauchsüberwachung".

3. Betätigen Sie den Commanderschalter oder berühren Sie den Bildschirm, um das Menü anzuzeigen.

HINWEIS

Nach der Anzeige des Menüs durch Berühren des Bildschirms wird das Menü nach 6 Sekunden automatisch wieder ausgeschaltet.

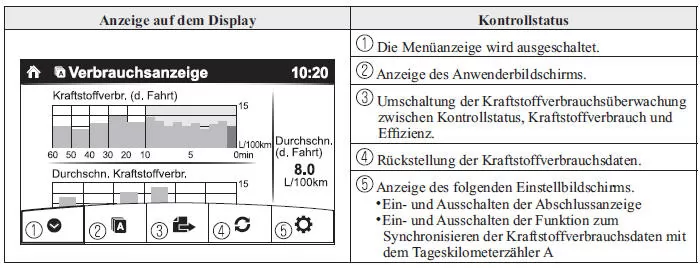

4. Wählen Sie ein Symbol für die gewünschte Bedienung im Menü. Die einzelnen Symbole werden wie folgt verwendet:

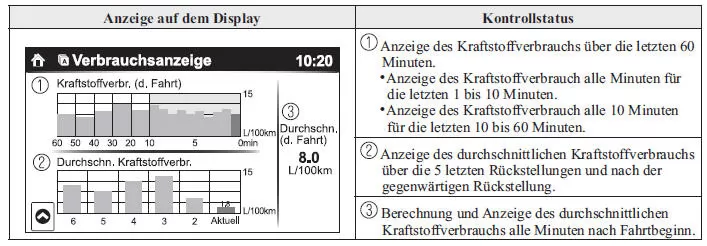

Kraftstoffverbrauchsanzeige

Die Informationen über den Kraftstoffverbrauch werden angezeigt.

HINWEIS

Die Kraftstoffverbrauchsdaten lassen sich wie folgt zurückstellen:

• Drücken Sie den Rückstellschalter im Menübildschirm.
• Stellen Sie den Tageskilometerzähler bei eingeschalteter Funktion zum Synchronisieren der Kraftstoffverbrauchsüberwachung mit dem Tageskilometerzähler A zurück.
• Löschen Sie den durchschnittlichen Kraftstoffverbrauch, der im Bordcomputer angezeigt wird.

Nach dem Rückstellen der Kraftstoffverbrauchsdaten wird während der Berechnung des durchschnittlichen Kraftstoffverbrauchs "-- -" angezeigt.

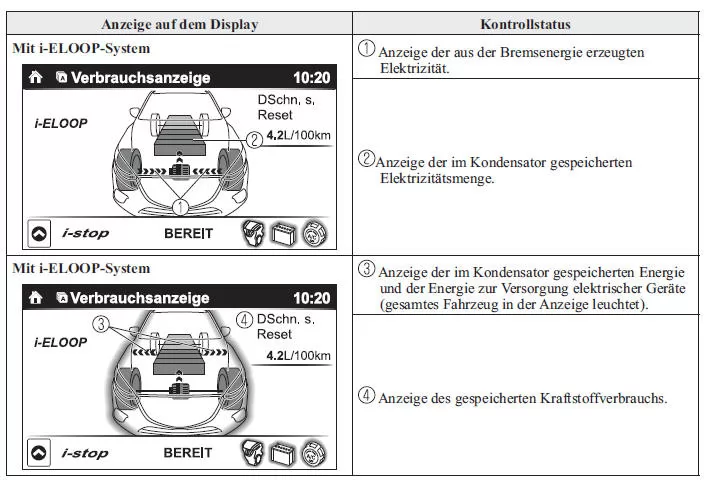

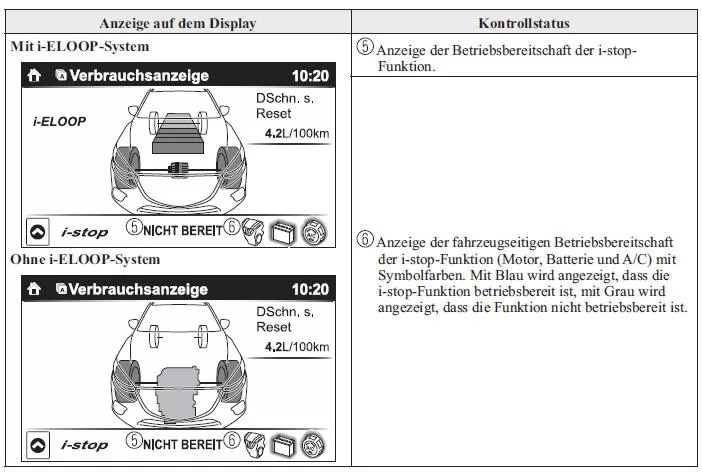

Statusanzeige

Der i-stop-Betriebsstatus und der i-ELOOP-Energierückgewinnungsstatus werden angezeigt.

Effi zienzanzeige

Anzeige der Leistung der Energieeffi zienz.

Abschlussanzeige

Beim Ausschalten der Zündung nach einer Reise von "ON" wird die Leistung der Kraftstoffeffi zienz für 5 Sekunden angezeigt.

Servolenkung

• Die Lenkkraftunterstützung ist nur bei laufendem Motor vorhanden. Bei abgestelltem Motor oder im Falle einer Störung fällt die Lenkkraftunterstützung aus, in diesem Fall kann das Fahrzeug immer noch gelenkt werden, allerdings ist dazu ein erhöhter Kraftaufwand erforderlich.

   Wenden Sie sich an einen Fachmann, wir empfehlen einen autorisierten Mazda-Vertragshändler/Servicepartner, wenn sich beim normalen Fahren der Kraftaufwand zum Lenken erhöht oder das Lenkrad vibriert.

• Der Fahrer wird durch die Warnleuchte über Systemstörungen und den Betriebszustand informiert.

    Je nach Systemstörung oder Betriebszustand kann auch ein akustisches Signal ausgelöst werden.

    Siehe "Warnleuchten" auf Seite 4-45 .

   Siehe "Servolenkungswarnsignal" auf Seite 7-60 .

VORSICHT

Schlagen Sie das Lenkrad bei laufendem Motor nicht länger als 5 Sekunden voll ein. Sonst könnten Teile der Servolenkung beschädigt werden.
