Heizung
Hinweise zur Bedienung

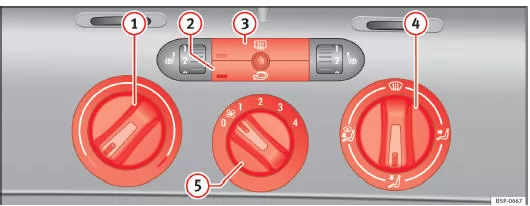

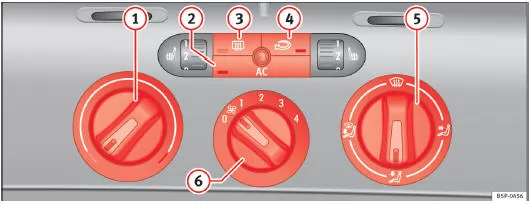

Abb. 106 In der Instrumententafel: Bedienelemente der Heizung
– Mit den Reglern Abb. 106 1 und 4 und mit dem Schalter 5 stellen Sie die Temperatur, die Luftverteilung und die Gebläsestufe ein.
– Drücken Sie die jeweilige Taste 2 bzw. 3, um eine Funktion ein- oder auszuschalten. Bei einer eingeschalteten Funktion leuchtet die Kontrollleuchte unten links an der Taste auf.
Temperatur
Mithilfe des Reglers 1 wird die gewünschte Heizleistung eingestellt. Die gewünschte
Innenraumtemperatur kann nicht niedriger sein als die herrschende Außentemperatur.
Die größtmögliche Heizleistung und ein schnelles Abtauen der Scheiben kann nur erreicht
werden, wenn der Motor seine Betriebstemperatur erreicht hat.
Heckscheibenbeheizung
Etwa 20 Minuten nach dem Einschalten wird die Beheizung 2 automatisch ausgeschaltet.
Sie lässt sich vorzeitig durch Drücken der Taste ausschalten.
Umluftbetrieb
Im Umluftbetrieb 3 wird verhindert, dass starke Umweltgerüche in das Fahrzeuginnere
gelangen können, die beispielsweise beim Durchfahren eines Tunnels oder in einem
Stau auftreten .
Bei niedrigen Außentemperaturen erhöht der Umluftbetrieb die Heizleistung, da die Luft aus dem Fahrzeuginnenraum und nicht die Luft von außen erwärmt wird.
Luftverteilung
Der Regler 4 zum Einstellen des Luftstromes in die gewünschte Richtung.
– Luftverteilung zur Windschutzscheibe.
Wenn der Luftauslass zur Windschutzscheibe eingestellt ist und die Umlufttaste betätigt
wird, wird die Umluft aktiviert. Wenn der Umluftbetrieb eingestellt ist und der
Luftauslass zur Windschutzscheibe gewählt wird, wird der Umluftbetrieb ausgeschaltet.
Aus Sicherheitsgründen sollte der Umluftbetrieb nicht eingeschaltet werden.
– Luftverteilung auf den Oberkörper.
– Luftverteilung in den Fußraum.
– Luftverteilung zur Windschutzscheibe
und in den Fußraum.
Gebläse
Mit dem Schalter 5 kann der Luftstrom in 4 Stufen eingeschaltet werden.
Das Gebläse sollte bei langsamer Fahrgeschwindigkeit immer auf der niedrigsten Stufe mitlaufen.
ACHTUNG!
• Für die Verkehrssicherheit ist es wichtig, dass alle Fensterscheiben frei von Eis, Schnee und Beschlag sind. Nur dann sind gute Sichtverhältnisse gewährleistet. Machen Sie sich deshalb mit der richtigen Bedienung der Heizung und Belüftung sowie dem Entfeuchten/Entfrosten der Scheiben vertraut.
• Im Umluftbetrieb gelangt keine Außenluft in das Fahrzeuginnere.
Zusätzlich können bei ausgeschalteter Heizung die Fensterscheiben schnell beschlagen. Lassen Sie deshalb den Umluftbetrieb nicht über einen längeren Zeitraum eingeschaltet – Unfallgefahr!
Hinweis
Beachten Sie die allgemeinen Hinweise.
Climatic*
Schalter

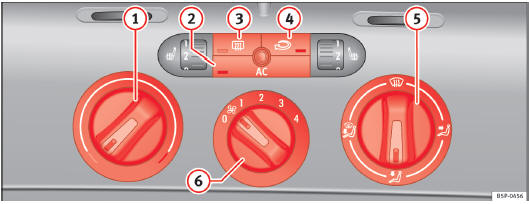

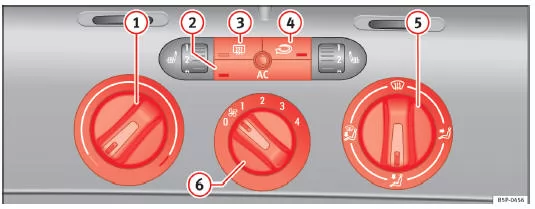

Abb. 107 In der Instrumententafel: Bedienelemente der Climatic
Die Climatic oder auch halbautomatische Klimaanlage funktioniert nur bei laufendem Motor und eingeschaltetem Gebläse.
– Mit den Reglern Abb. 107 1 und 5 und mit dem Schalter 6 stellen Sie die Temperatur, die Luftverteilung und die Gebläsestufe ein.
– Drücken Sie die jeweilige Taste 2, 3 oder 4, um eine Funktion ein- oder auszuschalten. Bei einer eingeschalteten Funktion leuchtet die Kontrollleuchte unten an der Taste auf.
1 Temperaturregler.
2 Taste – Klimaanlage ein-/ausschalten
3 Taste – Heckscheibenbeheizung. Etwa
20 Minuten nach dem Einschalten wird die Beheizung automatisch ausgeschaltet. Sie
lässt sich vorzeitig durch Drücken der Taste ausschalten.
4 Taste – Umluftbetrieb
5 Luftverteilungsregler.
6 Gebläseschalter. Der Luftstrom ist in vier Stufen einstellbar. Das Gebläse sollte bei langsamer Fahrgeschwindigkeit immer auf der niedrigsten Stufe mitlaufen.
ACHTUNG!
Für die Verkehrssicherheit ist es wichtig, dass alle Fensterscheiben frei von Eis, Schnee und Beschlag sind. Nur dann sind gute Sichtverhältnisse gewährleistet. Machen Sie sich deshalb mit der richtigen Bedienung der Heizung und Belüftung sowie dem Entfeuchten/Entfrosten der Scheiben vertraut.
Hinweis
Beachten Sie die allgemeinen Hinweise.
Innenraum heizen oder kühlen

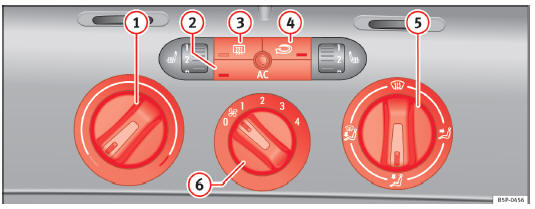

Abb. 108 In der Instrumententafel: Bedienelemente der Climatic
Beheizen des Innenraumes
– Drehen Sie den Temperaturregler Abb. 108 1 nach rechts, bis die gewünschte Heizleistung erreicht ist.
– Stellen Sie den Gebläseschalter auf eine der Stufen (1 - 4).
– Mit dem Luftverteilungsregler können Sie den Luftstrom in die gewünschte Richtung
einstellen: (zur Windschutzscheibe),
(zum Oberkörper),
( in den Fußraum) und
(zur Windschutzscheibe und in den
Fußraum).
Kühlung des Innenraums
– Schalten Sie die Klimaanlage mit der Taste, Abb. 107
ein.
– Drehen Sie den Temperaturregler nach links, bis die gewünschte Kühlleistung
erreicht ist.
– Stellen Sie den Gebläseschalter auf eine der Stufen (1 - 4).
– Lenken Sie den Luftstrom mit dem Luftverteilungsregler in die gewünschte Richtung:
(zur Windschutzscheibe),
(zum Oberkörper),
(in den Fußraum) und
(zur Windschutzscheibe und in den Fußraum).
Heizen
Die größtmögliche Heizleistung und ein schnelles Abtauen der Scheiben kann nur erreicht werden, wenn der Motor seine Betriebstemperatur erreicht hat.
Kühlanlage
Bei eingeschalteter Kühlanlage wird im Fahrzeuginneren nicht nur die Temperatur, sondern auch die Luftfeuchtigkeit abgesenkt. Dadurch wird bei hoher Außenluftfeuchtigkeit das Wohlbefinden der Fahrzeuginsassen erhöht und ein Beschlagen der Scheiben verhindert.
Wenn sich die Kühlanlage nicht einschalten lässt, kann dies folgende Ursachen
haben:
• Der Motor läuft nicht.
• Das Gebläse ist ausgeschaltet.
• Die Außentemperatur liegt unter + 3°C.
• Der Kompressor der Kühlanlage wurde aufgrund einer zu hohen Temperatur des Motorkühlmittels vorübergehend abgeschaltet.
• Die Sicherung der Klimaanlage ist defekt.
• Es liegt ein anderer Fehler am Fahrzeug vor. Lassen Sie die Klimaanlage bei einem Fachbetrieb überprüfen.
Umluftbetrieb
Im Umluftbetrieb wird verhindert, dass verunreinigte Außenluft in das Fahrzeuginnere gelangt.

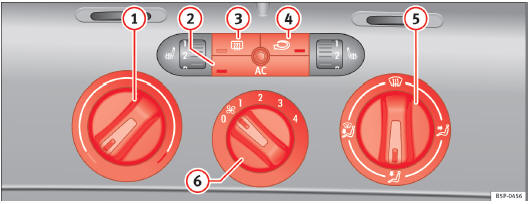

Abb. 109 In der Instrumententafel: Bedienelemente der Climatic
Im Umluftbetrieb, Abb. 109 wird verhindert,
dass starke Umweltgerüche in das Fahrzeuginnere gelangen können, die beispielsweise
beim Durchfahren eines Tunnels oder in einem Stau auftreten.
Bei niedrigen Außentemperaturen erhöht der Umluftbetrieb die Heizleistung, da die Luft aus dem Fahrzeuginnenraum und nicht die Luft von außen erwärmt wird.
Bei hohen Außentemperaturen erhöht der Umluftbetrieb die Kühlleistung, da die Luft aus dem Fahrzeuginnenraum und nicht die Luft von außen abgekühlt wird.
Wenn der Luftauslass zur Windschutzscheibe eingestellt ist und die Umlufttaste betätigt wird, wird die Umluft aktiviert. Wenn der Umluftbetrieb eingestellt ist und der Luftauslass zur Windschutzscheibe gewählt wird, wird der Umluftbetrieb ausgeschaltet. Aus Sicherheitsgründen sollte der Umluftbetrieb nicht eingeschaltet werden.
ACHTUNG!
Im Umluftbetrieb gelangt keine Außenluft in das Fahrzeuginnere. Zudem können bei ausgeschalteter Kühlanlage die Fensterscheiben schnell beschlagen. Lassen Sie deshalb den Umluftbetrieb nicht über einen längeren Zeitraum eingeschaltet – Unfallgefahr!
2C-Climatronic*
Schalter
Die Bedienelemente ermöglichen getrennte Klimaeinstellungen für links / rechts.

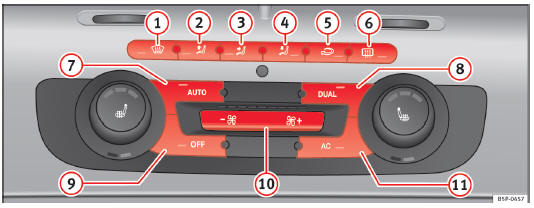

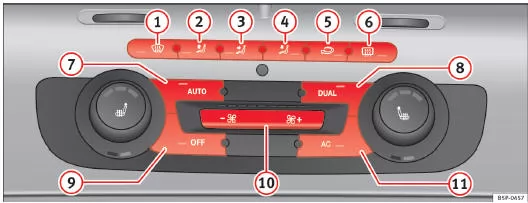

Abb. 110 In der Instrumententafel: Bedienelemente 2CClimatronic
Die Klimaanlage reguliert die Temperatur bei laufendem Motor und eingeschaltetem Gebläse.
– Zur Einstellung der Temperatur auf der linken bzw. rechten Seite drehen Sie die Einstellräder für die Temperaturvorwahl Abb. 110.
– Wenn Sie eine Taste drücken, wird die jeweilige Funktion eingeschaltet.
Die aktivierte Funktion wird am Display des Radios angezeigt. Zudem werden alle Funktionen mit LEDs beleuchtet.
Zum Ausschalten der Funktion drücken Sie die Taste nochmals.
Die Temperatur kann für die linke und die rechte Seite des Fahrzeuginnenraumes getrennt eingestellt werden.
1 Taste – Defrostfunktion der Frontscheibe.
Die angesaugte Außenluft wird an die Windschutzscheibe geleitet. Sollte die Umluftfunktion
aktiviert sein, schaltet diese beim Einschalten der Defrostfunktion aus. Bei Temperaturen
über 3°C wird die Kühlanlage automatisch eingeschaltet und das Gebläse um eine Gebläsestufe
erhöht, um die Luft zu entfeuchten. Die Taste wird gelb hinterleuchtet und das Symbol
wird am Display des Radios bzw. des Navigationssystems angezeigt.
2 Taste – Luftverteilung oben
3 Taste – Luftverteilung Mitte
4 Taste – Luftverteilung unten
5 Taste – manueller Umluftbetrieb
6 Taste – Heckscheibenbeheizung. Etwa
20 Minuten nach dem Einschalten wird die Beheizung automatisch ausgeschaltet. Sie
lässt sich aber auch vorzeitig durch erneutes Drücken der Taste ausschalten.
Die Taste wird gelb hinterleuchtet und das Symbol erscheint am Display.
7 Taste – Automatische Temperatur-,
Gebläse- und Luftverteilungsregelung
8 Taste – Gleichschaltung 2-Zonen
9 Taste – Ein- und Ausschalten der
2C-Climatronic
10 Gebläseregler
11 Taste – Zum Einschalten der Klimaanlage
ACHTUNG!
Für die Verkehrssicherheit ist es wichtig, dass alle Fensterscheiben frei von Eis, Schnee und Beschlag sind. Nur dann sind gute Sichtverhältnisse gewährleistet. Machen Sie sich deshalb mit der richtigen Bedienung der Heizung und Belüftung sowie dem Entfeuchten/Entfrosten der Scheiben vertraut.
Hinweis
Beachten Sie die allgemeinen Hinweise.
Informationsanzeige der Climatronic
Die Informationen der Climatronic können am Display des werkseitig installierten Radios bzw. Radio-/Navigationssystems angezeigt werden.

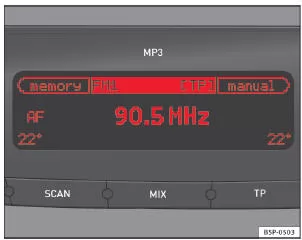

Abb. 111 Display des Navigationssystems mit Informationen der Climatronic

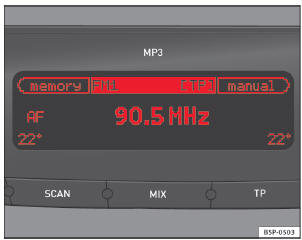

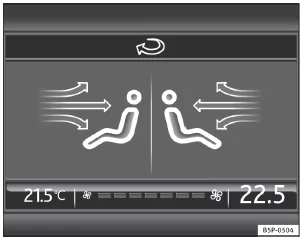

Abb. 112 Display des Radios mit Informationen der Climatro
Das Einschalten der jeweils ausgewählten Funktion wird mit den LEDs an den Bedienelementen der Climatronic angezeigt.
Sobald Änderungen an den Einstellungen der Climatronic vorgenommen werden, werden die jeweils aktuellen Einstellungen zudem kurz am Display des werkseitig installierten Radios bzw. Radio-/Navigationssystems angezeigt.
Die Symbole am Display des Radios bzw. Radio-/Navigationssystems sind gleich wie die Symbole an den Bedienelementen der Climatronic.
Automatikbetrieb
Im Automatikbetrieb werden Lufttemperatur, Luftstrom und Luftverteilung automatisch so geregelt, dass ein vorgegebenes Temperaturniveau schnellstmöglich erreicht und dann konstant gehalten wird.
Die Temperatur ist für die linke und rechte Seite des Fahrzeuginnenraums getrennt regelbar.
Automatikbetrieb einschalten
– Drücken Sie die Taste , Abb.
110. Am Display des Radios wird „AUTO High“ angezeigt (hohe Gebläsestufe).
– Drücken Sie erneut die Taste , Abb.
110. Am Display des Radios wird „AUTO Low“ angezeigt (niedrige Gebläsestufe).
Je nach Version und Ausführung kann Ihr Fahrzeug wie folgt ausgestattet sein: Im Automatikbetrieb wird bei einer eingestellten Temperatur von 22°C (72°F) schnell eine angenehme Temperatur im Fahrzeuginnenraum erreicht. Diese Einstellung sollte deshalb nur dann verändert werden, wenn das persönliche Wohlbefinden oder bestimmte Umstände dies erfordern. Es kann eine Innenraumtemperatur zwischen + 18°C ( 64°F) und + 26°C (80°F) voreingestellt werden. Es handelt sich hierbei um annähernde Temperaturwerte, die je nach den klimatischen Außenbedingungen leicht schwanken können.
Die Climatronic hält ein bestimmtes Temperaturniveau vollautomatisch konstant. Dazu werden die Temperatur der ausströmenden Luft, die Gebläsestufen und die Luftverteilung selbsttätig verändert. Auch starke Sonneneinstrahlung wird durch die Anlage berücksichtigt, so dass ein Nachregeln von Hand überflüssig ist. Deshalb bietet in fast allen Fällen der Automatikbetrieb die besten Voraussetzungen für das Wohlbefinden der Fahrzeuginsassen über alle Jahreszeiten hinweg.
Der Automatikbetrieb wird aufgehoben, sobald eine der Tasten für Luftverteilung,
für das Gebläse, die Taste oder die
Umlufttaste betätigt wird.
Die Temperatur wird entsprechend den vom Benutzer manuell eingestellten Parametern geregelt.
Hinweis
Es gibt zwei Automatikbetriebe: • Automatikbetrieb LO: Berechnung der Luftmenge für zwei Personen.
• Automatikbetrieb HI: Berechnung der Luftmenge für mehr als zwei Personen.
Manueller Betrieb
Im manuellen Betrieb können die Lufttemperatur, Luftstrom und Luftverteilung selbst bestimmt werden.
Manuellen Betrieb einschalten
– Zum Einschalten des manuellen Betriebs betätigen Sie eine der Tasten Abb. 113 1 bis 5 oder aber die Gebläsetasten 10.
Die jeweils eingestellte Funktion wird am Display des Radios bzw. des Navigationssystems angezeigt.
Temperatur
Es gibt für die linke und rechte Seite des Fahrzeuginnenraums getrennte Temperaturregler. Die eingestellte Temperatur wird im Display oberhalb des jeweiligen Reglers angezeigt. Es kann eine Innenraumtemperatur zwischen +18°C (64°F) und +26°C (80°F) voreingestellt werden. Es handelt sich hierbei um annähernde Temperaturwerte, die je nach den klimatischen Außenbedingungen leicht schwanken können.
Bei einer Temperaturvorwahl unter 18°C ( 64°F) wird am Display LO angezeigt.
Die Anlage läuft mit maximaler Kühlleistung, die Temperatur wird nicht geregelt.
Bei einer Temperaturvorwahl über 26°C (80°F) wird am Display HI angezeigt.
Die Anlage läuft mit maximaler Heizleistung, die Temperatur wird nicht geregelt.
Gebläse
Das Gebläse kann über die Tasten 10 stufenlos eingestellt werden. Das Gebläse
sollte immer auf der untersten Stufe laufen, damit jederzeit Frischluft ins Fahrzeug
gelangt. Durch Drücken der Taste bis
auf das Minimum -1 wird die Climatronic abgeschaltet.
Luftverteilung
Mit den Tasten ,
und lässt sich die Luftverteilung
regeln. Zusätzlich können damit einige Luftaustrittsdüsen separat geöffnet oder
geschlossen werden.
Klimaanlage ein-/ausschalten
Bei gedrückter Taste ( LED leuchtet
auf) ist die Klimaanlage eingeschaltet.
Bei gelöster Taste (LED ist aus)
ist die Klimaanlage ausgeschaltet.
Bei gelöster Taste ist die Klimaanlage
ausgeschaltet, wodurch der Kraftstoffverbrauch verringert wird. Die Temperatur wird
weiterhin geregelt. Die eingestellte Temperatur kann nur erreicht werden, wenn sie
höher als die Außentemperatur ist.
Temperaturvorwahl für den Fahrer und den Beifahrer
Die Taste dient zur Gleichschaltung
der beiden Klimabereiche der Climatronic.
Bei gedrückter Taste (LED leuchtet
auf) ist der Klimabereich der Climatronic in individuelle Bereiche unterteilt, z.B.:
Temperaturvorwahl für die Fahrerseite 22°C und Temperaturvorwahl für die Beifahrerseite
23°C.
Bei gelöster Taste (LED leuchtet
nicht) ist der Klimabereich der Climatronic gleichgeschaltet, z. B.: Temperaturvorwahl
für die Fahrerseite 22°C und Temperaturvorwahl für die Beifahrerseite 22°C.
Wenn die Temperaturvorwahl für die Beifahrerseite bei gelöster Taste
geändert wird, wird diese Funktion
automatisch aktiviert.
Umluftbetrieb
Im Umluftbetrieb wird verhindert, dass verunreinigte Außenluft in das Fahrzeuginnere gelangt.
– Drücken Sie die Taste , Abb. 113
2, um den Umluftbetrieb ein- oder auszuschalten. Bei eingeschaltetem Umluftbetrieb
erscheint am Display das Symbol .
Im Umluftbetrieb wird verhindert, dass starke Umweltgerüche in das Fahrzeuginnere gelangen können, die beispielsweise beim Durchfahren eines Tunnels oder in einem Stau auftreten können.
Bei niedrigen Außentemperaturen erhöht der Umluftbetrieb die Heizleistung, da die Luft aus dem Fahrzeuginnenraum und nicht die Luft von außen erwärmt wird.
Bei hohen Außentemperaturen erhöht der Umluftbetrieb die Kühlleistung, da die Luft aus dem Fahrzeuginnenraum und nicht die Luft von außen abgekühlt wird.
Wenn der Luftauslass zur Windschutzscheibe eingestellt ist und die Umlufttaste betätigt wird, wird die Umluft aktiviert. Wenn der Umluftbetrieb eingestellt ist und der Luftauslass zur Windschutzscheibe gewählt wird, wird der Umluftbetrieb ausgeschaltet. Aus Sicherheitsgründen sollte der Umluftbetrieb nicht eingeschaltet werden.
ACHTUNG!
Im Umluftbetrieb gelangt keine Außenluft in das Fahrzeuginnere. Zudem können bei ausgeschalteter Kühlanlage die Fensterscheiben schnell beschlagen. Lassen Sie deshalb den Umluftbetrieb nicht über einen längeren Zeitraum eingeschaltet – Unfallgefahr!
Allgemeine Hinweise
Der Schadstofffilter
Der Schadstofffilter (Partikel- und Aktivkohlefilter) sorgt dafür, dass Verunreinigungen der Außenluft (z.B. Staub oder Pollen) im Fahrzeuginneren beträchtlich reduziert bzw. zurückgehalten werden.
Der Schadstofffilter muss entsprechend den im Service-Plan angegebenen Abständen gewechselt werden, damit die Leistung der Klimaanlage nicht beeinträchtigt wird.
Lässt die Wirkung des Filters durch den Betrieb des Fahrzeugs in stark schadstoffbelasteter Außenluft vorzeitig nach, muss der Schadstofffilter auch zwischen den angegebenen Zeitabständen gewechselt werden.
Kühlanlage
Bei eingeschalteter Kühlanlage wird im Fahrzeuginneren nicht nur die Temperatur, sondern auch die Luftfeuchtigkeit abgesenkt. Dadurch wird bei hoher Außenluftfeuchtigkeit das Wohlbefinden der Fahrzeuginsassen erhöht und ein Beschlagen der Scheiben verhindert.
Wenn sich die Kühlanlage nicht einschalten lässt, kann dies folgende Ursachen
haben:
• Der Motor läuft nicht.
• Die Taste ist ausgeschaltet.
• Die Außentemperatur liegt unter + 3°C.
• Der Kompressor der Kühlanlage wurde aufgrund einer zu hohen Temperatur des Motorkühlmittels vorübergehend abgeschaltet.
• Die Sicherung der Klimaanlage ist defekt.
• Es liegt ein anderer Fehler am Fahrzeug vor. Lassen Sie die Klimaanlage bei einem Fachbetrieb überprüfen.
Vorsicht!
• Wenn Sie den Verdacht haben, dass die Klimaanlage defekt ist, sollten Sie
die Klimaanlage zur Vermeidung von Folgeschäden mit der Taste
ausschalten und von einem Fachbetrieb
überprüfen lassen.
• Reparaturarbeiten an der Klimaanlage erfordern besondere Fachkenntnisse und Spezialwerkzeuge. Bei Störungen empfehlen wir deshalb, einen Fachbetrieb aufzusuchen.
Hinweis
• Bei hoher Außentemperatur und Luftfeuchtigkeit ist es möglich, dass Kondenswasser aus dem Verdampfer des Kühlsystems nach unten tropft.
Dies ist normal und ist kein Anzeichen für ein Leck.
• Um die Heiz- bzw. Kühlleistung nicht zu beeinträchtigen und das Beschlagen der Scheiben zu verhindern, muss der Lufteinlass vor der Windschutzscheibe frei von Eis, Schnee oder Blättern sein.
• Die aus den Düsen austretende und durch den ganzen Innenraum strömende Luft wird über die zu diesem Zweck vorhandenen Schlitze angesaugt.
Achten Sie deshalb darauf, dass diese Schlitze nicht durch Kleidungsstücke usw.
verdeckt werden.
• Die Klimaanlage arbeitet am wirkungsvollsten, wenn die Fenster und das Schiebe-/Ausstelldach* geschlossen sind. Ist jedoch der Innenraum durch Sonneneinstrahlung stark aufgeheizt, kann das kurzzeitige Öffnen der Fenster den Abkühlvorgang beschleunigen.
• Wenn der Umluftbetrieb eingeschaltet ist, sollte nicht geraucht werden, da sich der angesaugte Rauch auf dem Verdampfer der Klimaanlage absetzt und zu dauerhaften Geruchsbelästigungen führt.
• Es wird empfohlen, die Klimaanlage mindestens einmal im Monat einzuschalten, damit die Dichtungen und Verbindungsstellen der Anlage geschmiert werden und somit dem Auftreten von Undichtigkeiten vorgebeugt wird. Sollten Sie eine Minderung der Kälteleistung feststellen, wenden Sie sich an einen Fachbetrieb, um die Anlage überprüfen zu lassen.
Technische daten
4C...: 5-Türer
4E...: SW Rücksitzbank
4H...: SW Einzelrücksitze
4C...: 5-Türer
4E...: SW Rücksitzbank
4H...: SW Einzelrücksitze
4C...: 5-Türer
4E...: SW Rücksitzbank
4H...: SW Einzelrücksitze
* Die gebremste Anhängelast kann unter Ei ...
Schutz von Kindern Allgemeine Richtlinien
Kinder verlassen sich darauf, dass sie von
Erwachsenen beschützt werden. Obwohl sie
nur das Beste für ihre Kinder wollen, sind
sich doch viele Erwachsene nicht darüber im
Klaren, wie die Kinder richtig zu schützen
sind.
Haben Sie selbst Kinder oder nehmen Sie
andere Ki ...
Jukebox hören
Drücken Sie auf die Taste ESC, um zur ersten Datei zurückzukehren.
In der Jukebox können Playlisten angelegt werden.
Medien-Menü > Jukebox-Verwaltung > Neue Playliste anlegen.
Fügen Sie die gewünschten Titel einen nach dem anderen hinzu und speichern Sie
da ...
